消防泵控制柜

2025/01/15

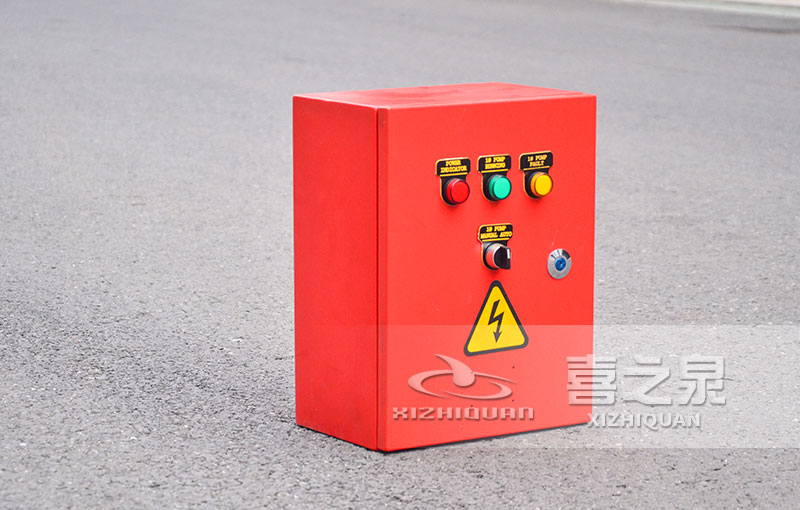

消防泵控制柜
消防泵控制柜是用于消防系統中的關鍵設備，主要功能是控制消防泵的啟停、保護和監控。消防泵控制柜通過電氣控制、自動化裝置與消防泵配合工作，確保火災發生時能夠迅速啟動消防泵，保障消防供水的連續性和穩定性，從而提高消防系統的可靠性和效率。

一、消防泵控制柜的基本功能
1.啟停控制：當發生火災或消防系統需要供水時，消防泵控制柜會根據檢測到的信號自動啟動消防泵，同時監控泵的運行情況。通常，消防泵的啟動方式有星三角啟動、直接啟動、軟啟動等方式，根據泵的功率和應用場景不同，選用不同的啟動方式。
2.保護功能：消防泵控制柜能夠提供多種保護功能，包括過載保護、短路保護、缺相保護、過電壓和欠電壓保護等。這些保護措施能夠有效地避免消防泵在運行過程中出現故障或損壞，從而確保系統的可靠性。
3.自動切換：消防泵控制柜能夠自動檢測主泵和備用泵的工作狀態，當主泵出現故障或停機時，控制柜會自動切換到備用泵，確保水源供應不中斷。
4.遠程監控與報警：現代消防泵控制柜配備了遠程監控系統，可以將泵的運行狀態、壓力、水位等重要參數實時傳輸?shù)较揽刂浦行模僮魅藛T可以通過遠程監控系統實時了解泵的工作狀態，并在出現異常時及時進行處理。此外，控制柜還配備了故障報警系統，當設備發生故障時，能夠發出聲光報警，提示維護人員進行處理。
5.自動啟停功能：消防泵控制柜具有自動啟停功能。當系統監測到消防水池水位降低或者消防壓力低時，控制柜自動啟動消防泵；當水位回升或壓力恢復正常時，控制柜自動停止泵的運行。
二、消防泵控制柜的組成部分
1.主電源控制部分：包括空氣開關、熔斷器、漏電保護器等，主要負責電源的輸入和安全保護。
2.控制電路：通過接線端子、接觸器、繼電器、斷路器等控制電路，調節消防泵的啟動和停止。
3.監控設備：包括電壓表、電流表、液晶顯示屏等，用于實時顯示消防泵的運行狀態，電流、電壓等參數，以及報警信息。
4.自動化控制器：通常是PLC（可編程邏輯控制器），負責控制整個消防泵的自動啟動、停止，并根據傳感器信息判斷何時啟動備用泵。
5.保護裝置：如過載保護器、短路保護器、缺相保護器、漏電保護裝置等，確保設備在運行過程中不受損壞。
6.通信模塊：用于消防泵控制柜的遠程監控和數據傳輸，可以通過無線網絡或有線網絡將設備信息上傳至云端，或者直接與消防中心進行信息交互。
三、消防泵控制柜的工作原理
1.監測信號：消防泵控制柜通過傳感器和監控裝置實時監測消防泵的工作狀態，包括水位、壓力、電流、電壓等參數。
2.信號輸入：當監測到壓力過低或水位過低時，控制柜會接收到自動啟泵的信號。如果水位恢復正常或壓力恢復，則控制柜會自動停止消防泵。
3.啟動消防泵：控制柜根據設定的啟停條件，控制電機接觸器，啟動主泵。此時，消防泵將開始運轉并向消防系統供水。
4.保護功能啟動：在消防泵運行過程中，如果出現電壓不穩、缺相、過載等異常情況，控制柜會自動切換備用泵或停止運行，同時發出報警信號。
5.遠程監控與報警：通過連接遠程監控系統，操作員可以實時查看設備的工作狀態。當設備發生故障時，報警信號會被發送到控制中心。
四、消防泵控制柜的設計要求
1.符合消防安全標準：消防泵控制柜必須符合相關消防安全規范，確保設備能夠在火災發生時正常工作。
2.防火性能：控制柜的外殼和內部元件應采用阻燃材料，防止火災蔓延到電氣設備。
3.可靠性與穩定性：消防泵控制柜必須具備高可靠性和穩定性，能夠在長期工作中不發生故障。
4.防水防塵：控制柜應具有防水、防塵功能，以適應各種惡劣環境的使用需求。
5.緊急停機功能：在出現無法處理的故障時，控制柜應具備緊急停機功能，防止火災擴展。
五、消防泵控制柜的應用
消防泵控制柜廣泛應用于各種類型的建筑物和工業設施中，如高層建筑、購物中心、倉儲庫房、工廠、醫院、機場、地鐵站等。通過控制和監控消防泵的運行，保證了火災發生時消防系統的正常工作，為人員的生命財產安全提供保障。
上海喜之泉泵閥有限公司是一家對生產產品質量把關嚴格的專業消防泵生產廠家，柴油機消防泵品類豐富、技術先進，可根據客戶需求進行功能定制。我們擁有完善的售后服務團隊，能夠提供有效的技術服務支持，讓客戶買的滿意，用得放心。
