XZQ下置式消防增壓穩壓給水設備

2019-08-20 　

XZQ下置式消防增壓穩壓給水設備為消防滅火工程配套的設備，主要作用：保持水滅火管網的消防壓力，發生火警打開水滅火設備能立即噴出充實水柱，給報警聯動啟動大消防泵贏得30秒以上的初期滅火撲救時間

流量： 1～5（m3/h）
揚程： 30-150（m）
功率： 0.75-15（kw）
轉速： 2900（r/min）

24小時熱線：18964122823

熱門推薦

詳情信息

　　【產品概況】

　　消防自動增壓穩壓給水設備是為消防滅火工程配套的設備，主要作用：保持水滅火管網的消防壓力，發生火警打開水滅火設備能立即噴出充實水柱，給報警聯動啟動大消防泵贏得30秒以上的初期滅火撲救時間，直至消防主泵全負荷啟動進行，由于該設備能始終保持管網壓力，使管網不存空氣啟動大消防泵不打嗆管網無顫動危險。并獲得消防產品3CF認證證書。

　　【產品結構】

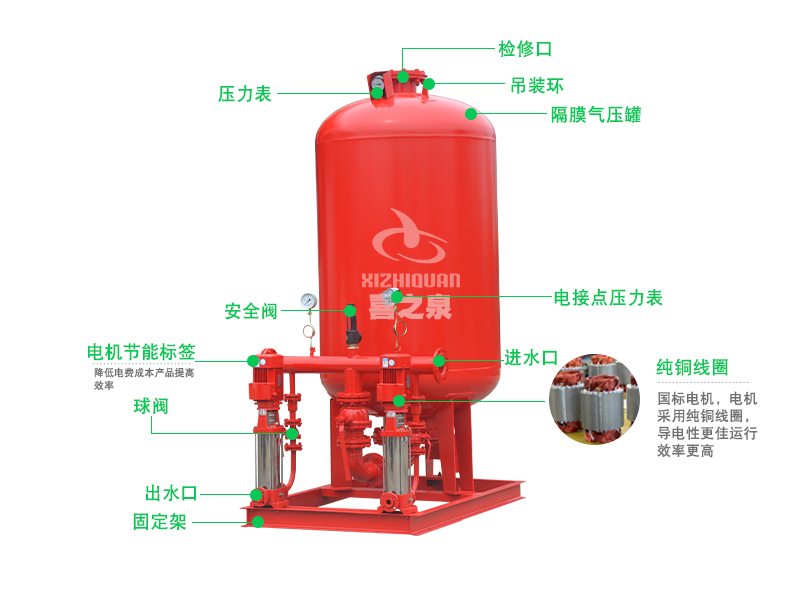

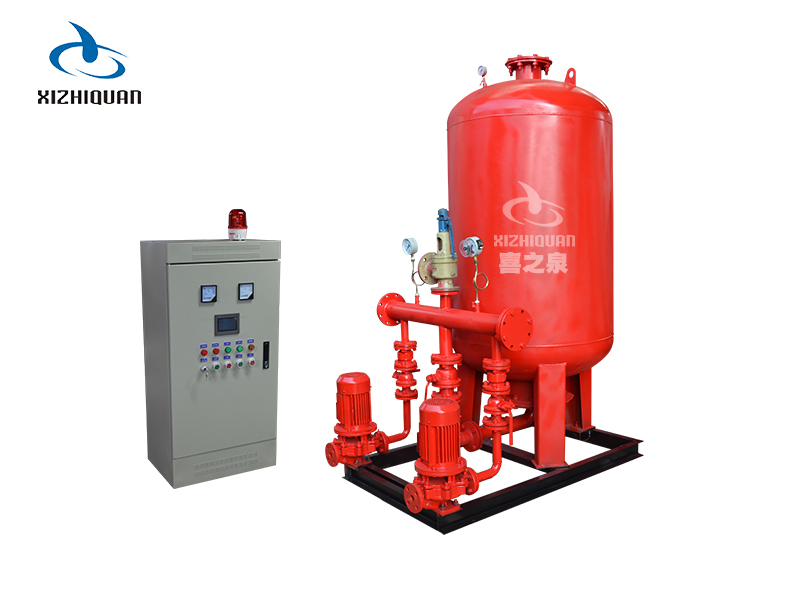

　　該設備由穩壓泵兩臺(根據設計要求可設一臺)為一用一備，隔膜式穩壓罐一臺，電控柜一臺，儀表閥門及組合管網各一套，組成了隔膜式穩壓供水設備。

　　【產品特點】

　　 1、泵、電控柜、隔膜式氣壓罐、組合管網四位一體，并配帶有隔振器，無需預埋地腳孔，設計人員只需算好參數即可查得設備型號、基礎尺寸等。電氣設計人員無需再進行控制線路設計，只設計泵房內進線和到設備的走線。選用方便，可大大縮短設計人員的設計周期和施工人員的施工時間。

　　2、隔膜式氣壓罐一次性充氣持久耐用，水氣隔離能預防水質的污染。

　　3、設備占地面積小，投資省，全自動運行，無需專人看管。

　　4、設備有雙電源接口，雙路電源自動(手動)切換,設備可根據設計要求制作。

　　5、具有自動保護及故障切換功能。任何一臺水泵發生故障(電氣故障或水力故障)均能啟動備用泵。

　　6、可與消防連接(根據設計需要)。

　　7、可以根據客戶的需要選擇罐、穩壓方式、控制功能。

　　8、電氣主要元氣件采用國產或企業產品，質量可靠、運行穩定

　　【選擇型號】

　　ZW(L、W)本設備根據建設部標準圖集98S205基礎的性能參數做為參考，推出了兩種設備型號，①ZW(L)、ZW(W)系列穩壓按照建設部圖集98S205圖集號所設計的型號;②企業根據消防GA30-92、GA30-2002相關標準及給水設備標準規范編制的設備型號。在這里刪除了穩壓罐、水泵的壟斷性型號，給設計及用戶一個產品選擇的競爭空間。本公司唐純虎為您推薦以下型號產品使用，如：LG、GDL、CDL、ISG等型號。用戶可以根據水位水箱間的位置選擇合適的設備。

　【工作原理】

　　隔膜式氣壓給水設備，一次充氣，常年運行使用。工作時起動補水泵，水室進水，水壓升高，氣室的氣體被壓縮隔膜伸長;當水壓下降時，氣室氣體膨脹，隔膜收縮，壓迫水室出水。這樣周而復始，通過電接點壓力表和電控箱控制水泵運行，達到額定的壓力和連續供水。

　　【產品用途】

　　 XZQ下置式消防增壓穩壓給水設備適用于工業、民用建筑的消防、噴淋和穩壓給水;暖通、空調、鍋爐的定壓補水;隱蔽工程、臨時建筑和小型工礦，偏遠地區的生活給水

【性能參數】

序號	增壓穩壓設備型號		消防壓力(Mpa)P1	立式隔膜式氣壓罐				配用水泵	運行壓力	穩壓水容積(L)
				型號規格	工作壓力比αb	消防儲水容積(L)		型號	(Mpa)
						標定容積	實際容積
1	ZW(L)-1-X-7		0.1	SQL800X0.6	0.6	300	319	25LG3-10X4 N=1.5kw	P1=0.10 PS1=0.26	54
									P1=0.23 PS2=0.31
2	ZW(L)-1-Z-10		0.16	SQL800X0.6	0.8	150	159	25LG3-10X4 N=1.5kw	P1=0.16 PS1=0.26	70
									P1=0.23 PS2=0.36
3	ZW(L)-1-X-10		0.16	SQL800X0.6	0.6	300	319	25LG3-10X5 N=1.5kw	P1=0.16 PS1=0.36	52
									P1=0.33 PS2=0.42
4	ZW(L)-1-X-13		0.22	SQL1000X0.6	0.76	300	329	25LG3-10X4 N=1.5kw	P1=0.22 PS1=0.35	97
									P1=0.32 PS2=0.40
5	ZW(L)-1-XZ-10		0.16	SQL1000X0.6	0.65	450	480	25LG3-10X4 N=1.5kw	P1=0.16 PS1=0.33	86
									P1=0.30 PS2=0.38
6	ZW(L)--XZ-13		0.22	SQL1000X0.6	0.67	450	452	25LG3-10X5 N=1.5kw	P1=0.22 PS1=0.41	80
									P1=0.38 PS2=0.46
7	ZW(L)-II-Z-	A	0.22 -0.38	SQL800X0.6	0.8	150	159	25LG3-10X6 N=2.2kw	P1=0.38 PS1=0.53	61
									P1=0.50 PS2=0.60
8		B	0.38 -0.50	SQL800X1.0	0.8	150	159	25LG3-10X8 N=2.2kw	P1=0.50 PS1=0.68	51
									P1=0.65 PS2=0.75
9		C	0.50 -0.65	SQL1000X1.5	0.85	150	206	25LG3-10X9 N=2.2kw	P1=0.65 PS1=0.81	59
									P1=0.78 PS2=0.86
10		D	0.65 -0.85	SQL1000X1.5	0.85	150	206	25LG3-10X11 N=3.0kw	P1=0.85 PS1=1.04	57
									P1=1.02 PS2=1.10
11		E	0.85 -1.0	SQL1000X1.5	0.85	150	206	25LG3-10X13 N=4.0kw	P1=1.00 PS1=1.21	50
									P1=1.19 PS2=1.27
12	ZW(L)-II-X-	A	0.22-0.38	SQL1000X0.6	0.78	300	302	25LG3-10X6 N=2.2kw	P1=0.38 PS1=0.53	72
									P1=0.50 PS2=0.60
13		B	0.38-0.50	SQL1000X1.0	0.78	300	302	25LGW3-10X8 N=2.2kw	P1=0.50 PS1=0.68	61
									P1=0.65 PS2=0.75
14		C	0.50-0.65	SQL1000X1.5	0.78	300	302	25LG3-10X10 N=3.0kw	P1=0.65 PS1=0.88	51
									P1=0.86 PS2=0.93
15		D	0.65-0.85	SQL1200X1.5	0.85	300	355	25LG3-10X13 N=4.0kw	P1=0.85 PS1=1.05	82
									P1=1.02 PS2=1.10
16		E	0.85-1.0	SQL1200X1.5	0.85	300	355	25LG3-10X15 N=4.0kw	P1=1.00 PS1=1.21	73
									P1=1.19 PS2=1.26
17	ZW(L)-II-XZ-	A	0.22-0.38	SQL1200X0.6	0.8	450	474	25LG3-10X6 N=2.2kw	P1=0.38 PS1=0.53	133
									P1=0.50 PS2=0.60
18		B	0.38-0.50	SQL1200X1.0	0.8	450	474	25LG3-10X8 N=2.2kw	P1=0.50 PS1=0.68	110
									P1=0.65 PS2=0.75
19		C	0.50-0.65	SQL1200X1.5	0.8	450	474	25LG3-10X10 N=3.0kw	P1=0.65 PS1=0.81	90
									P1=0.78 PS2=0.86
20		D	0.65-0.85	SQL1200X1.5	0.8	450	474	25LG3-10X12 N=4.0kw	P1=0.85 PS1=1.04	73
									P1=1.02 PS2=1.10
21		E	0.85-1.0	SQL1200X1.5	0.8	450	474	25LG3-10X14 N=4.0kw	P1=1.00 PS1=1.21	64
									P1=1.19 PS2=1.27
